МикроАТС с функцией переадресации вызова
Данная микроАТС предназначена для подключение к одной телефонной линии двух аппаратов с добавлением некоторого сервиса. Первый абонент — Секретарь, второй — Директор. Основные возможности и характеристики МикроАТС следующие:
• прием вызова с линии только на телефон Секретаря.
• переадресация вызова с телефона Секретаря на телефон Директора,
• беспрепятственное подключение к линии телефона Директора;
• отключение телефонного аппарата Секретаря при входящей или исходящей связи с телефона Директора,
• простота схемы, минимальное количество
соединительных проводов.

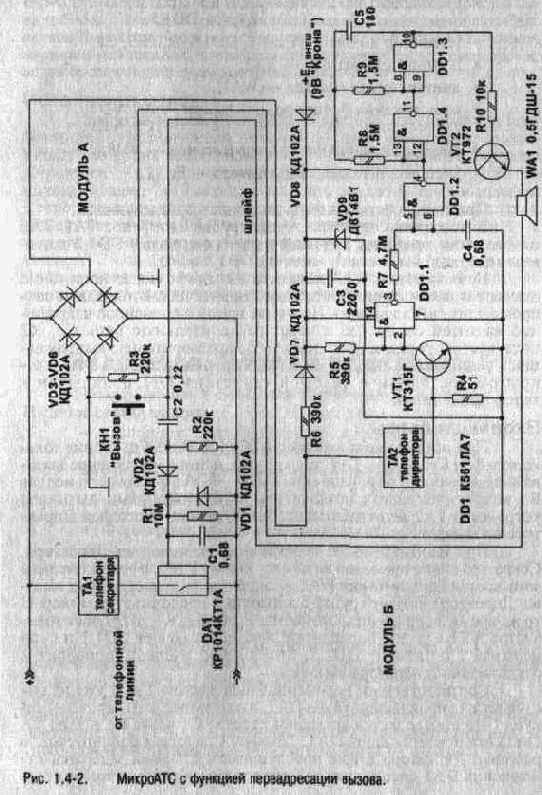

Принципиальная схема устройства представлена на рис. 1.4-2. В состав схемы входят два модуля, соединенные трехпроводной линией.
Модуль А (Секретарь):
• телефонный аппарат Секретаря — ТА 1;
• ключ блокировки ТА1 — DA1;
• мост подавления вызова — VD3-VD6;
• цепь задержки отключения ТА1 — Cl, Rl, VD1, VD2;
• кнопка вызова — КН1. Модуль Б (Директор):
• телефонный аппарат Директора—ТА2, датчик узла поднятия трубки — R4;
• узел поднятия трубки—VT1, R5. DD1.1, R7,C4, DD1.2;
• генератор вызова — DD1.3, DD1.4, R8, R9, С5;
• повторитель вызова — VT2;
• динамическая головка — WA 1;
• цепь питания от телефонной линии — R6, VD7, C3,VD9;
• диод разделения источников питания — VD8;
• внешнее питание схемы вызова — Е11внеш.
Принцип действия схемы заключается в следующем. В исходном состоянии, когда трубки телефонов ТА1, ТА2 положены на аппараты, высокий уровень с выхода 4 DD1.2 запускает генератор вызова на элементах DD1.3 и DD1.4.
Цепь питания WA1 замкнута на корпус через достаточно высокое сопротивление R3. поэтому динамическая головка не воспроизводит сигнал вызова. Но в тоже время, переменное напряжение частотой около 1 кГц через разделительную цепь С2, R2 поступает на управляющий вход DA1, предварительно выпрямившись на диодах VD1, VD2. Все это поддерживает ключ DA1 в открытом состоянии и телефон секретаря ТА1 подключен к телефонной линии.
Входящая связь
При поступлении вызова с АТС (120 В, 25 Гц) звонит только телефон Секретаря ТА1.
так как переменное напряжение вызова выпрямляется с помощью моста VD3 - VD6 и поступает в модуль Б в виде постоянного с незначительными пульсациями, вызывное устройство ТА2 не отрабатывает такой сигнал, и телефон Директора не звонит.
При необходимости переключить разговор на Директора, Секретарь кратковременно нажимает кнопку КН-1, в результате чего замыкается цепь питания WA1, и директор получает сигнал вызова. Директор снимает трубку с аппарата и продолжает разговор. В то же время, напряжение, снимаемое с датчика R4, открывает транзистор VT1 и далее последовательно переключает DD1.1 и с задержкой 2 с элемент DD1.2, это, в свою очередь, приводит к отключению генератора вызова.
Соответственно, переменное напряжение 1 кГц уже не поступает на управляющий вход DA1, в результате чего через 5-8 секунд (что определяется временем разряда С1 через R1 и вход 1.8 DA 1) отключается ключ DA1. Телефон Секретаря блокируется, и разговор Директора им не прослушивается. Время задержки отключения DA1 специально выбрано таким образом, чтобы неко
торое время держать оба телефона ТА1, ТА2 подключенными параллельно, а значит — передать необходимую информацию от Секретаря Директору. Во время отключения ТА1, в трубке ТА2 слышен характерный щелчок, что позволяет Директору определить время. когда беседа может быть конфиденциальной.
Исходящая связь
Исходящая связь с телефона Секретаря (ТА1) не имеет особенностей за исключением того, что телефон Директора не "позванивает" во время набора номера. При подъеме трубки с аппарата Директора (ТА2) аналогичным образом отключается генератор вызова, и через 7-10 секунд с момента поднятия трубки телефон Секретаря отключается от линии. Если трубка на ТА2 была снята в момент разговора с ТА1, телефон Секретаря также отключается с задержкой 7-10 секунд. При отсутствии внешнего питания 9 В, микроАТС поддерживает все режимы за исключением формирования вызова, так как источник питания от телефонной линии не обеспечивает достаточного тока для работы динамической головки WA.
