Рекомендации по использованию УЗО



СЕЛЕКТИВНОСТЬ РАБОТЫ УЗО



Для обеспечения требований селективной работы нескольких УЗО в радиальных схемах электроснабжения необходимо учитывать следующие факторы.

В силу очень высокого быстродействия УЗО практически невозможно обеспечить селективность действия УЗО по току при значениях уставок на соседних ступенях защиты, например, 10 и 30 мА, или 30 и 100 мА. Необходимо также учитывать, что на практике утечка тока в электроустановке вовсе не обязательно плавно увеличивается по мере старения изоляции, появления мелких дефектов и т.д. Возможны пробой изоляции или ее серьезное повреждение, когда ток утечки мгновенно достигает значения, значительно превышающего уставку. Логично, что в этих случаях возможно срабатывание любого из УЗО, установленных последовательно в цепи.

Селективность работы УЗО может быть обеспечена применением модификаций УЗО с выдержкой времени срабатывания (УЗО с индексами S или G).

УЗО с индексом S имеют выдержку времени от 0,13 до 0,5 с (при номинальном дифференциальном токе см. табл. 4.3), с индексом G - меньшую выдержку.

Важно учесть, что УЗО, работающие с выдержкой по времени, находятся более долгое время под воздействием экстремальных токов, поэтому к ним предъявляются повышенные требования по условному току короткого замыкания (Inc), термической и динамической стойкости, коммутационной способности и т.д.

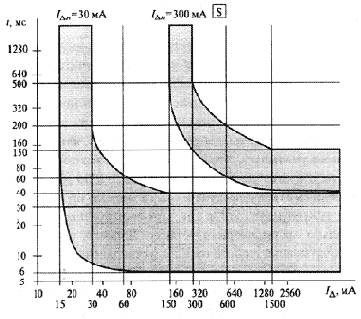

На рис. 11.1 приведены времятоковые характеристики УЗО без выдержки времени с номинальным отключающим дифференциальным током IDn = 30 мА и УЗО с выдержкой времени (характеристика S) с номинальным отключающим дифференциальным током IDn = 300 мА.





Рис 11.1. Времятоковые характеристики УЗО

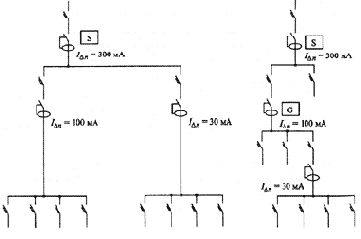

Рис 11.2. Примеры схем с 2-мя и 3-мя уровнями селективности
Практика применения УЗО с выдержкой времени широко распространена во Франции для обеспечения защиты от пожаров. На главном вводе в распределительном щите электроустановки, как правило, устанавливают УЗО противопожарного назначения типа S с номинальным отключающим дифференциальным током 300 или 500 мА.

В Германии, Австрии устройства с выдержкой времени применяются в меньшей степени, предпочтение отдается радиальным схемам с более чувствительными УЗО, выполняющими как электрозащитные, так и противопожарные функции.
