Рекомендации по использованию УЗО



ВЫБОР ТИПА И ПАРАМЕТРОВ УЗО


9.11. НОМИНАЛЬНОЕ ВРЕМЯ ОТКЛЮЧЕНИЯ Tn
Стандартами установлено предельно допустимое время отключения УЗО - 0,3 с. В действительности современные качественные УЗО имеют быстродействие порядка 20-30 мс. Это означает, что УЗО "быстрый" выключатель, поэтому на практике возможны ситуации, когда УЗО срабатывает раньше аппарата защиты и отключает как токи нагрузки, так и сверхтоки.

<<< Назад || Дальше >>>




9.12. ТЕМПЕРАТУРНЫЙ РЕЖИМ
УЗО обычного исполнения имеют диапазон рабочих температур от -5 до 400С. В специальном исполнении - для диапазона температур от -25 до 400С на УЗО наносится знак
.

<<< Назад || Дальше >>>




9.13. СТЕПЕНЬ ЗАЩИТЫ
Обычное исполнение УЗО - IP 20. Выпускаются также УЗО специального исполнения - IP 40, при более высоких требованиях по степени защиты УЗО должны устанавливаться в защитный кожух.

<<< Назад || Дальше >>>




9.14. СХЕМЫ ВКЛЮЧЕНИЯ УЗО
Конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 9.1 приведены наиболее распространенные схемы включения УЗО. Кроме того, показано включение УЗО в одно-, двух- и трехфазном вариантах.

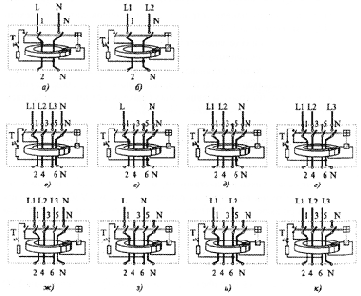

Рис 9.1. Схемы подключения УЗО:
а, б - двухполюсные УЗО; в, г, д, е - четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение; ж, з, и, к - на линейное напряжение.
При включении УЗО по неполнофазному варианту необходимо обратить внимание на правильность подключения проводников к клеммам устройства - должна быть подключена цепь тестирующего резистора. Схема подключения приведена на лицевой или боковой поверхности корпуса УЗО.



<<< Назад || Дальше >>>





9.15. УЗО ТИПОВ АС, А И В
УЗО разделяют на типы:
  • АС, реагирующие на дифференциальный синусоидальный переменный ток;
  • А, реагирующие на синусоидальный переменный и пульсирующий постоянный дифференциальные токи;
  • В, реагирующие на синусоидальный переменный, пульсирующий постоянный и постоянный дифференциальные токи.

Применение УЗО типа А целесообразно в обоснованных случаях, например, в цепях, содержащих потребители с тиристорным управлением без разделительного трансформатора.

УЗО типа В применяют в промышленных электроустановках со смешанным питанием - переменным, выпрямленным и постоянным токами.

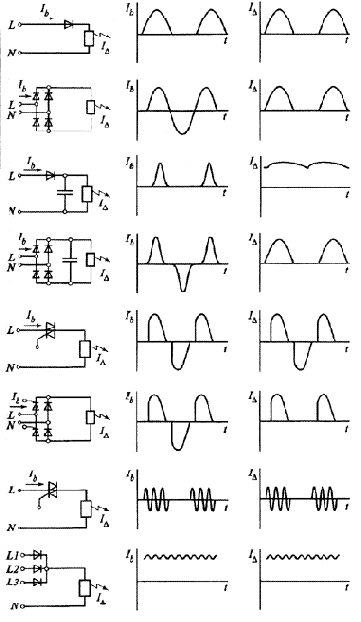

В табл. 9.3 приведены осциллограммы токов в цепях, содержащих различные управляемые и неуправляемые вентильные элементы, и указаны типы УЗО, допустимые к применению в указанных цепях.

Таблица 9.3.

Схема Осцилограмма тока Ih Осцилограмма тока ID Допустимость применения УЗО типов
АС А
Нет Да
Нет Да
Нет Нет
Нет Да
Да Да
Нет Да
Да Да
Нет Нет



<<< Назад || Дальше >>>




9.1. ОБЩИЕ ПОЛОЖЕНИЯ
Перед проектировщиками и потребителями обычно стоит проблема - какое из имеющихся на рынке УЗО следует применить в данной электроустановке. Задача весьма непростая. В настоящее время появилось большое количество разнообразных устройств разных производителей. Как правильно оценить достоинства и недостатки того или иного устройства?

Как техническое устройство УЗО можно охарактеризовать как коммутационный аппарат, работающий в режиме ожидания. У этого устройства нет внешних признаков, таких, как скорость, ускорение или яркость, по которым можно было бы визуально или с помощью доступных приборов определить качественно его параметры.

В принципе все устройства работают одинаково - УЗО устанавливается в цепи рабочего тока и при возникновении недопустимого тока утечки размыкает силовую цепь. Достоверно оценить быстродействие устройства, его коммутационную способность, срок службы и тому подобное возможно только в специализированных сертификационных центрах. Потребитель вынужден довольствоваться информацией, предоставляемой производителем устройств, и, конечно, доверять сертификатам - соответствия и сертификату пожарной безопасности на устройства, без которых применение УЗО, согласно требованиям норм, недопустимо.

При выборе УЗО следует руководствоваться следующими наиболее важными характеристиками этих устройств, определяющими их качество и работоспособность. Рабочие параметры - номинальное напряжение, номинальный ток нагрузки, номинальный отключающий дифференциальный ток (уставка по току утечки) выбираются на основе технических параметров проектируемой электроустановки. Их выбор обычно не представляет большой сложности.

Качество, а следовательно, надежность работы УЗО определяется параметрами, смысл которых далеко не так очевиден. Это, прежде всего относится к коммутационной способности Im и условному расчетному току короткого замыкания Inc. Далее эти показатели будут рассмотрены подробно.

К сожалению, далеко не все производители УЗО приводят в документации на устройства сведения об этих параметрах. И точно так же, далеко не все устройства, представленные на нашем рынке, отвечают требованиям нормативов.

Коммутационная способность УЗО - Im, согласно требованиям норм, должна быть не менее десятикратного значения номинального тока или 500 А (берется большее значение).

Качественные устройства имеют, как правило, гораздо более высокую коммутационную способность - 1000, 1500 А. Это значит, что такие устройства надежнее, и в аварийных режимах, например, при коротком замыкании на землю, УЗО, опережая автоматический выключатель, гарантированно произведет отключение.

Условный расчетный ток короткого замыкания Inc - характеристика, условно определяющая надежность и прочность устройства, качество исполнения его механизма и электрических соединений. Нормами (ГОСТ Р 51326.1-99) установлено минимально допустимое значение Inc, равное 4,5 кА. Следует заметить, что в европейских странах не допускаются к эксплуатации УЗО с Inc, меньшим, чем 6 кА. У качественных УЗО этот показатель равен 10 и даже 15 кА.

На лицевой панели устройств данный показатель указывается либо символом: например, Inc = 6000, Inc = 10 000, либо соответствующими цифрами в прямоугольнике
.

<<< Назад || Дальше >>>




9.2. НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ Un
Номинальное напряжение Un = 380 В для четырехполюсных и Un = 220 В для двухполюсных УЗО. Допустимо применение четырехполюсных УЗО в режиме двухполюсных, т.е. в однофазной сети, при условии, что изготовитель обеспечивает нормальное функционирование тестовой цепи при этом напряжении.

Нормами установлен также диапазон напряжений, в котором УЗО должно сохранять работоспособность. Это имеет принципиальное значение для УЗО, функционально зависимых от напряжения питания. Функционально независимые от напряжения питания (электромеханические) устройства сохраняют работоспособность при любых значениях напряжения и даже при отсутствии напряжения, например, при обрыве нулевого проводника.

<<< Назад || Дальше >>>




9.3. НОМИНАЛЬНЫЙ ТОК НАГРУЗКИ In
Номинальный ток нагрузки In выбирается из ряда: 6, (10), 16, 25, 40, 63, 80, 100, 125 А. Для УЗО значение этого тока определяется, как правило, сечением проводников в самом устройстве и конструкцией силовых контактов. Поскольку УЗО должно быть защищено последовательным защитным устройством (ПЗУ), номинальный ток нагрузки УЗО должен быть скоординирован с номинальным током ПЗУ.

Как указывалось в п. 7.3 настоящих Рекомендаций, номинальный ток нагрузки УЗО должен быть равен или на ступень выше номинального тока последовательного защитного устройства. В зарубежных нормативных документах (например, в австрийских OVE EN1, Т1, §12.12) имеется требование повышения на ступень номинального тока нагрузки УЗО относительно номинального тока последовательного защитного устройства. Это означает, что, например, в цепь, защищаемую автоматическим выключателем с номинальным током 25 А, определяемым по методике, описанной в гл. 7, должно быть установлено УЗО с номинальным током 40 А (табл. 9.1).

Таблица 9.1.

Устройство Номинальный ток нагрузки
ПЗУ 10 16 25 40 63 80 100
УЗО 16 25 40 63 80 100 125


Целесообразность такого требования можно объяснить простым примером.

Если УЗО и автоматический выключатель имеют равные номинальные токи, то при протекании тока, превышающего номинальный, например, на 45 %, т.е. тока перегрузки, этот ток будет отключен автоматическим выключателем за время до одного часа. Это означает, что этот период времени УЗО будет перегружено.

<<< Назад || Дальше >>>




9.4. НОМИНАЛЬНЫЙ ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК IDn (уставка)
Номинальный отключающий дифференциальный ток IDn - ток уставки выбирается из следующего ряда: 6, 10, 30, 100, 300, 500 мА

Уставку УЗО для каждого конкретного случая применения выбирают с учетом следующих факторов:
  • значения существующего в данной электроустановке суммарного (с учетом присоединяемых стационарных и переносных электроприемников) тока утечки на землю - так называемого "фонового тока утечки";
  • значения допустимого тока через человека на основе критериев электробезопасности;
  • реального значения отключающего дифференциального тока УЗО, которое в соответствии с требованиями ГОСТ Р 50807-94 находится в диапазоне 0,5 IDn - IDn.

Согласно требованиям ПУЭ (7-е изд., п. 7.1.83) номинальный дифференциальный отключающий ток УЗО должен быть не менее чем в три раза больше суммарного тока утечки защищаемой цепи электроустановки - ID.

IDn > = 3 ID.

Суммарный ток утечки электроустановки замеряется специальными приборами (Приложение 4), либо определяется расчетным путем.

При отсутствии фактических (замеренных) значений тока утечки в электроустановке ПУЭ (п. 7.1.83) предписывают принимать ток утечки электроприемников из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки цепи из расчета 10 мкА на 1 м длины фазного проводника.

Рекомендуемые значения номинального отключающего дифференциального тока - IDn (уставки) УЗО для диапазона номинальных токов 16- 80 А приведены в табл. 9.2.

Таблица 9.2.

Номинальный ток нагрузки в зоне защиты 16 25 40 63 80
IDn при работе в зоне защиты одиночного потребителя, мА 10 30 30 30 100
IDn при работе в зоне защиты группы потребителей, мА 30 30 30(100) 100 300
IDn УЗО противопожарного назначения на ВРУ, мА 300 300 300 300 300


В некоторых случаях, для определенных потребителей значение уставки задается нормативными документами. В ГОСТ Р 50669-94 применительно к зданиям из металла или с металлическим каркасом задается значение уставки УЗО не выше 30 мА.

Временные указания предписывают: для сантехнических кабин, ванных и душевых устанавливать УЗО с током срабатывания:

  • 10 мА, если на них выделена отдельная линия; в остальных случаях, (например, при использовании одной линии для сантехнической кабины, кухни и коридора) допускается использовать УЗО с уставкой 30 мА (п. 4.15);
  • в индивидуальных жилых домах для групповых цепей, питающих штепсельные розетки внутри дома, включая подвалы, встроенные и пристроенные гаражи, а также в групповых сетях, питающих ванные комнаты, душевые и сауны УЗО с уставкой 30 мА;
  • для устанавливаемых снаружи штепсельных розеток УЗО с уставкой 30 мА (п. 6.5).

В ПУЭ (7-е изд. п. 7.1.84) рекомендуется для повышения уровня защиты от возгорания при замыканиях на заземленные части на вводе в квартиру, индивидуальный дом и тому подобное установка УЗО с током срабатывания до 300 мА.

<<< Назад || Дальше >>>




9.5. НОМИНАЛЬНЫЙ НЕОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК IDn0
Как ранее указывалось, номинальный неотключающий дифференциальный ток УЗО равен половине значения тока уставки:

IDn0 = 0,5 IDn.

Это означает, что реальное значение дифференциального тока, при котором УЗО срабатывает, находится в диапазоне от половины до целого значения номинального отключающего тока. При этом каждое конкретное устройство имеет, как правило, определенное стабильное значение отключающего тока, находящееся в указанном диапазоне. Проектировщики и пользователи УЗО должны во избежание ложных отключений учитывать данное обстоятельство и сопоставлять реальное значение отключающего тока с "фоновым" током утечки в электроустановке.

<<< Назад || Дальше >>>




9.6. ПРЕДЕЛЬНОЕ ЗНАЧЕНИЕ НЕОТКЛЮЧАЮЩЕГО СВЕРХТОКА Inm
Данный параметр характеризует способность УЗО не реагировать на симметричные токи короткого замыкания и перегрузки и также является важным показателем качества устройства. Неправильно считать, что это ток, при котором УЗО должно производить отключение.

Нормативы определяют минимальное значение неотключающего тока, равное шестикратному значению номинального тока нагрузки:

Inm = 6In.

Максимальное значение неотключающего сверхтока не нормируется и может иметь значения, намного превышающие 6In.

<<< Назад || Дальше >>>




9.7. НОМИНАЛЬНАЯ ВКЛЮЧАЮЩАЯ И ОТКЛЮЧАЮЩАЯ СПОСОБНОСТЬ (КОММУТАЦИОННАЯ СПОСОБНОСТЬ) Im
Коммутационная способность зависит от уровня технического исполнения устройства - качества силовых контактов, мощности пружинного привода, материала (пластмассовых или металлических деталей) и качества механизма, наличия дугогасящей камеры и др. Этот параметр в значительной степени определяет надежность УЗО.

В некоторых аварийных режимах УЗО должно осуществить отключение сверхтоков, опережая автоматический выключатель, при этом оно должно сохранить свою работоспособность.

<<< Назад || Дальше >>>




9.8. НОМИНАЛЬНАЯ ВКЛЮЧАЮЩАЯ И ОТКЛЮЧАЮЩАЯ СПОСОБНОСТЬ ПО ДИФФЕРЕНЦИАЛЬНОМУ ТОКУ IDm
Данная характеристика аналогична рассмотренной в п. 9.7 с той разницей, что предполагается протекание дифференциального сверхтока, например, при коротком замыкании на корпус электроприемника в системе TN-C-S.

<<< Назад || Дальше >>>




9.9. НОМИНАЛЬНЫЙ УСЛОВНЫЙ ТОК КОРОТКОГО ЗАМЫКАНИЯ Inc
Номинальный условный ток короткого замыкания - один из основных параметров УЗО характеризующий, прежде всего, качество изделия. Указанное заводом-изготовителем значение этого параметра проверяется при сертификационных испытаниях устройства. Смысл испытания заключается в определении термической и электродинамической стойкости изделия при протекании сверхтоков. При испытании на специальном стенде создается цепь из мощного источника и нагрузки, обеспечивающая протекание заданного сверхтока из ряда: 3; 4,5; 6; 10 кА. Испытательный ток не достигает заданного значения, поскольку отключается ранее последовательно включенным защитным аппаратом с нормированной уставкой. Как правило, для этой цели применяются плавкие вставки в виде серебряных проводников калиброванного сечения.

Значение Inc, как важнейшего параметра УЗО, должно обязательно быть приведено на лицевой панели устройства, или в сопроводительной технической документации на УЗО.

Для УЗО типов S и G (с задержкой срабатывания) предъявляются повышенные требования по данному параметру, поскольку предполагается, что, во-первых, УЗО этого типа устанавливаются на головном участке сети, где токи короткого замыкания, естественно, выше, во-вторых, такие устройства, имея задержку по срабатыванию, могут находиться под воздействием аварийных токов более продолжительное время.

<<< Назад || Дальше >>>




9.10. НОМИНАЛЬНЫЙ УСЛОВНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК КОРОТКОГО ЗАМЫКАНИЯ IDc
Параметр аналогичен рассмотренному в п. 9.9. Главным отличием является то, что сверхток протекает по одному проводнику УЗО и испытания проводятся при включении испытательного тока поочередно по отдельным полюсам УЗО.

<<< Назад || Дальше >>>
